壓射擁有減速構造的高速充填壓鑄機
宇部專利的UNI-FF防止毛邊產生的減速功能標準裝置。
提高了P-ACC的能力，壓射速度提高到5m/s。
UNI-FF壓射系統

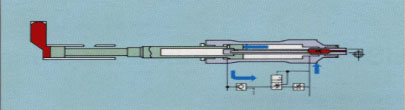

高速：

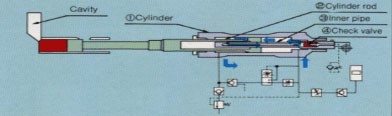

減速：填充結束前，機械制動，防止毛邊的產生
UNI-FF装置及效果

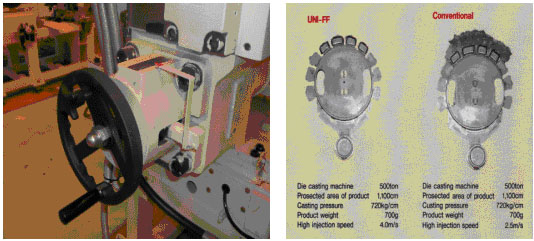

UNI-FF減速位置的設定 UNI-FF的效果
合模充裕的鎖模設計
操作性 提高了管理，使用方便
1.採用PD畫面，提高了操作性能
2. 在PD畫面內搭載了監視功能。使生產管理、維修管理簡單化。 (屏幕顯示:生產時間，IO表示，故障報警顯示)。
運轉能力增加20%

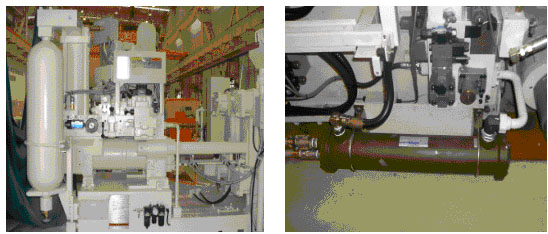

P-ACC的容量增加20%, 和氮氣瓶直接連接， 液壓油冷卻能力增加20%。
增強了對外部環境的變化，提高了維修性。
無能力損失，提高了速度。
標準裝備

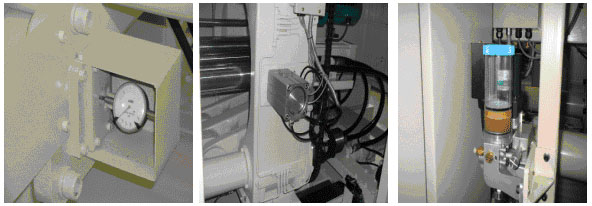

刻度盘载荷表 安全勾 曲肘集中潤滑裝置
自动化装置

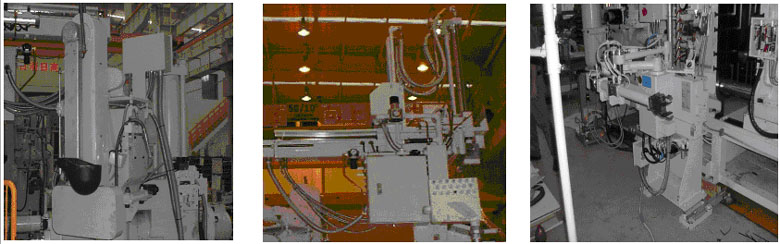

自動給湯裝 自動噴霧裝置 自動取出裝置
1.提供宇部製自動化裝置
給湯裝置NCL型
噴霧裝置USP型
取出裝置ULE型
2.其他
機器人噴淋裝置
可以提供真空裝置等
| |
項目 |
單位 |
UB140Sh |
UB250Dh |
UB350Sh |
| 鎖模單元 |
鎖模力 |
kn(ton) |
1372(140) |
2450(250) |
3430(350) |
| 模板尺寸 |
mm |
680×680 |
860×860 |
1028×988 |
| 拉桿間距 |
mm |
440×440 |
540×540 |
667×667 |
| 拉桿直徑 |
mm |
80 |
110 |
125 |
| 鎖模行程 |
mm |
315 |
360 |
420 |
| 模板厚度 |
mm |
250~500 |
300~600 |
300~700 |
| 模厚調節速度 |
mm/min |
76 |
76 |
76 |
| 頂出單元 |
顶出力 |
kn(ton) |
73.5(7.5) |
122.5(12.5) |
186.2(19) |
| 顶出行程 |
mm |
75 |
80 |
90 |
| 模芯 |
模芯閥(動模) |
PIECE |
2 |
2 |
2 |
| 接口尺寸 |
Rc |
3/8 |
3/4 |
3/4 |
| 接口數量 |
set |
2 |
2 |
2 |
| 壓力 |
Mpa |
13.7 |
13.7 |
13.7 |
| 壓射單元 |
壓射力 |
kn(ton) |
153.9(15.7) |
264.6(27) |
333.2(34) |
| 壓射行程 |
mm |
305 |
415 |
480 |
| 沖頭衝突量 |
mm |
120 |
150 |
165 |
| 減速調節位置 |
mm |
(－10~－90) |
(－10~－115) |
(－10~－130) |
| 鑄進位置 |
mm |
(－100) |
(－125) |
(－125) |
| 壓射速度(最大) |
mm/sec |
5 |
5 |
5 |
| 衝頭直徑(標準) |
mm |
50 |
60 |
70 |
| 衝頭直徑(最大-最小) |
mm |
45/50/55 |
50/60/70 |
60/70/80 |
| 油泵 |
油泵(高壓) |
set |
47.5L/min×13.7Mpa |
67.2L/min×13.7Mpa |
95.2L/min×13.7Mpa |
| 油泵(低壓) |
set |
83L/min×6.9Mpa |
109.9L/min×6.9Mpa |
141.6L/min×6.9Mpa |
| 動力單元 |
油泵馬達 |
set |
15kw, 6P,380V,50Hz |
22kw, 6P,380V,50Hz |
22kw, 6P,380V,50Hz |
| 模厚調節馬達 |
set |
0.75kw, 4P,200V,50Hz |
15kw, 4P,200V,50Hz |
15kw, 4P,200V,50Hz |
| 機器尺寸 |
長×高×寬 |
mm |
5260×1510×2000 |
5990×1970×2120 |
6680×2020×2410 |
| 機器中心高度 |
mm |
1040 |
1150 |
1194 |
| 重量 |
ton |
5 |
10 |
12 |
| 其他 |
油箱 |
L |
345 |
460 |
510 |
| 油冷却器所需供水量 |
L/min |
40 |
55 |
55 |
| 壓縮空氣 |
MPa |
0.49 |
0.49 |
0.49 |
|
