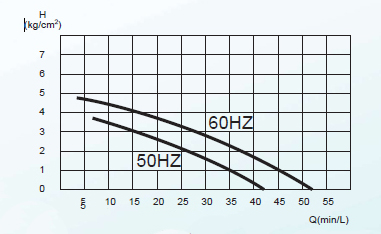

YT-T-2520 Pump 性能曲線圖

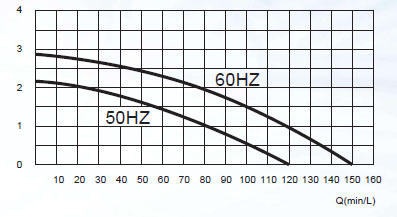

YT-T-3015 Pump 性能曲線圖
油式特點
1.電控箱與機身採分離式，隔熱效果佳，可延長電器零件使用年限。
2.開機時機內熱油管路會自動補油及排除熱油管路內空氣，可避免無油運轉，造成電熱管及馬達故障。
3.溫控表採用日本原裝進口"YAMATAKE" PID微電腦自動演算型，精確穩定，實際出口溫度與設定溫度之溫差，可控制在±0.5℃。
4.電熱器零件全部採用原裝進口" FUJI , LG ,ODE"等廠牌。
5.熱油馬達全部採用原裝進口"SPECK , CIRO",及台灣TECO等廠牌;加熱及冷卻時間快速，節省電費。
A. 溫度遍差及指示燈警告:
當實際出口溫度與設定溫度之溫差，超過2℃~ 4℃(遍差值可自行設定)時警報器及指示燈會顯示。
B.強製冷卻:
停機前按此鍵，熱油會自動強制降溫冷卻。
C. 自動排油:
當熱油溫度降到常溫時，按此鍵藉由AIR將模溫機與模具之間，所有熱油管路內之熱油，自動排放到模溫機內油槽。
安全保護及指示系統
1.電源欠相保護。
2.防漏電保護開關。
3.泵反轉保護及指示燈。
4.泵過載及保護及指示燈。
5.過熱保護及指示燈。
6.熱油 BY-PASS 洩壓迴路。
7.溫度異常警報及指示燈（FS系列）。
8.異常警報蜂鳴器。
9.缺油保護及指示燈。
選擇加裝配件
1.定時開關。
2.感溫棒接到外部配線。
3.回油溫度顯示表。
4.電壓異常保護開關。
5.鐵弗龍管
| 規 格/機 型 |
YT-T2010F
YT-T2010FS |
YT-T2010FD
YT-T2010FSD |
YT-T2020F
YT-T2020FS |
YT-T2020FD
YT-T2020FSD |
YT-T2520F
YT-T2520FS |
YT-T3015F
YT-T3015FS |
| 電源 |
AC220~440 50/60 |
| 最高使用溫度 |
200 |
250 |
300 |
| 最低使用溫度 |
60 |
80 |
| 傳熱媒體 |
油 Oil |
| 加熱能量 |
9 |
9×2 |
9 |
9×2 |
9 |
| 冷卻能量 |
3000 |
3000×2 |
3000 |
3000×2 |
6000 |
| 冷卻方式 |
間接冷卻 |
| 溫控精準度 |
±0.5 |
| 油箱 |
10 |
15 |
10 |
15 |
10 |
| 泵浦馬力 |
0.75 |
0.75×2 |
1.5 |
1.5×2 |
1.5 |
1.1 |
| 泵浦最大流量 |
50 |
45 |
110 |
450 |
50 |
| 60 |
55 |
110 |
500 |
60 |
| 泵浦最大壓力 |
50 |
3.2 |
5.0 |
2.2 |
5.5 |
| 60 |
4.0 |
5.0 |
2.3 |
6.5 |
| 最大使用電力 |
9.75 |
19 |
10.5 |
21 |
10.5 |
10.1 |
| 外部冷卻水壓力需求 |
1.0 |
| 冷卻水配管 |
1/2 |
| 熱水配管 |
4×4, 3/8 OR 1×1, 3/4 |
| 外型尺寸 |
730×300×750 |
890×400×850 |
730×300×750 |
890×400×850 |
730×300×750 |
| 重量 |
73 |
120 |
75 |
130 |
80 |
|
